Aloha! Z pewnymi tematami schodzi mi dłużej. Coś, co powinno zająć godzinę jakoś magicznie rozkłada się na kwartał. Może nie aż tyle zajęło zrobienie i uruchomienie SDrive-MAX, jednak zdecydowanie zbyt długo. Cóż, życie 😀
Czym jest SDrive-MAX? Emulatorem stacji dysków i magnetofonu podłączanym bezpośrednio do Atari opartym na Arduino UNO. Z wyświetlaczem dotykowym! I na kartę SD! Bajer.
Tak, wiem, że jest SIO2SD, ale jak na moje potrzeby (uruchomienie Atari raz na kwartał) jest zbyt drogie. SDrive-MAX kosztował mnie 35 PLN. Częściowo dzięki pomocy fanów Atari (pozdrawiam serdecznie użytkownika falcon030 z AtariOnline.pl, który przesłał mi wydrukowaną wtyczkę SIO) a częściowo przez moją pomyłkę – zamówiłem ekran 2.4 cala zamiast 2.8. Wtedy koszt wzrósłby jednak tylko o 15 PLN, także również tragedii nie ma 🙂
Zaczynamy od Arduino UNO i wyświetlacza LCD z czytnikiem kart SD. Oprogramowanie obsługuje kilka różnych typów wyświetlaczy, najpopularniejszym i polecanym jest ILI9341.
Aby zadziałały musicie oczywiście zidentyfikować na jakim porcie COM pojawiło się Arduino (możecie to zrobić w Menadżerze urządzeń Windows) i uruchomić je z poziomu folderu z Waszym kodem do LCD. Przy drugim podejściu użyłem wymienionego XLoader i poszło jeszcze łatwiej, bo sam wykrył port COM.
W tym folderze znajduje się również sdrive.atr, który MUSICIE wgrać do folderu głównego karty SD. Co do samej karty – 8GB w zupełności wystarczy, aby pomieścić CAŁE oprogramowanie kiedykolwiek wydane na Atari, takie czasy… Karta musi być sformatowana na FAT32.
Po uruchomieniu Arduino z podłączonym wyświetlaczem mamy możliwość kalibracji LCD.
A tutaj efekt już wgranego kodu. Działa!
Jak widać poniżej na samym dole: zapomniałem wgrać sdrive.atr.

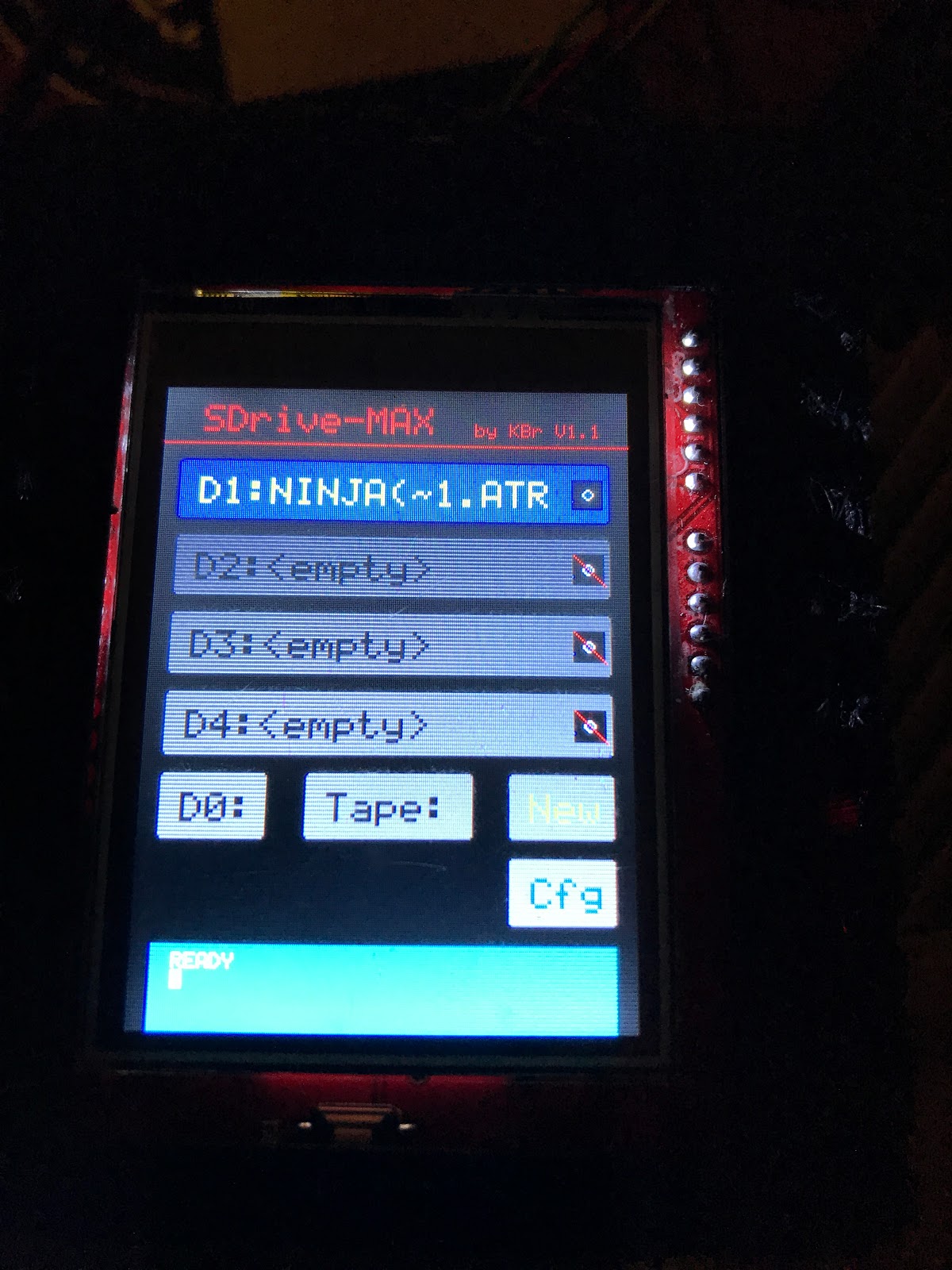

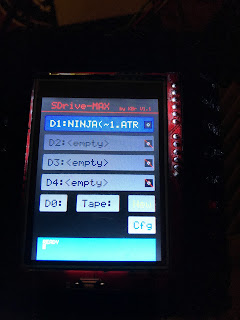

Tu już poprawnie:
Ja robiłem wersję 'minimum’ (jednocześnie magnetofonu używał i tak nie będę, stacji dysków nie mam). Połączenie jest opisane na wymienionej stronie https://atari8bit.net/everything-sdrive-max/#making, pozwolę sobie załączyć pięknie rozrysowany sposób połączenia.
Połączona wtyczka wraz z kabelkami wygląda jak poniżej:
Pierwsze uruchomienie było jak zwykle stresujące, ale udało się! WAŻNE, aby w momencie startu przytrzymać klawisz Option w Atari, wtedy zabootuje sdrive. atr.
Co do użytkowania, na stronie Everything SDrive-MAX jest wszystko niesamowicie dokładnie podane, ale pozwolę sobie przytoczyć kilka skrótów klawiszowych, które mogą się Wam przydać na samym Atari:
– strzałki dół/góra – przewijanie listy programów
– +/* – początek/koniec listy na ekranie
– </> – początek/koniec folderu
– Esc – folder nadrzędny
– / – folder główny
– CONTROL + F – wyszukiwanie plików po nazwie
– F – następne wyszukanie według schematu
– 1,2,3,4 – mapowanie kolejnych stacji dysków
– CONTROL + L – długie nazwy plików

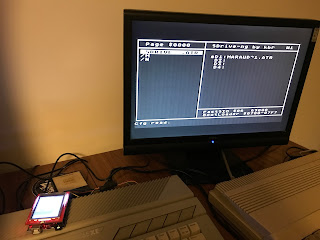

Na szybko – trzymamy OPTION i włączamy Atari, gdy zacznie ładować się sdrive.atr (co widać na ekranie LCD – miga zielona dioda przy D0:) możemy puścić OPTION. Po załadowaniu ekran wygląda jak poniżej. Wchodzimy w folder na którym nam zależy, wybieramy grę/demo, dwa razy RETURN aby zamapować wybrany plik do stacji dysków, później znowu trzymamy OPTION (wiele gier na Atari wymaga wyłączenia BASIC w momencie ładowania) i RESET. Zaczyna ładować się gra.
I możemy zagrać w NINJA!
Urządzenie ładuje zarówno obrazy dysków w ATR, jak i format pliowy XEX. Autorzy sugerują zasilanie zewnętrzne, ale u mnie wszystko działa zasilane z portu Atari. Oczywiście Arduino działa wtedy tylko gdy Atari jest włączone 😀
Poniżej krótkie wideo, niestety gdy je zobaczyłem doszedłem do wniosku, że nie jestem mistrzem kręcenia filmów… Postaram się nagrać coś lepszego. Jak widać skorzystałem z możliwości wydruku 3D i wydrukowałem gustowną obudowę. Na stronie projektu jest kilka dodatkowych modeli obudowy, które są po prostu piękne.
Z ciekawostek, które wyszły w praniu.
Format FAT32 nie sortuje automatycznie po nazwie. Z tego to powodu pliki wyświetlają się pod SDrive tak jak zostały wgrane, czyli w sumie losowo. Niezbyt fajnie się wtedy wybiera z folderów, gdzie są dziesiątki tytułów. Ale jest sposób! Ja skorzystałem z DriveSort, kilkadziesiąt kliknięć i miałem całą kartę SD przygotowaną tak jak sobie wymarzyłem.
Reasumując: było warto! Świetny, prosty projekt, który ożywił moje Atari. Dzieciaczki zagrały i w Montezuma’s revenge jak i International Karate (czy też World Karate Championship).
